Sportpark Glanerbrook in Sittard-Geleen is vernieuwd tot een omvangrijk sportcomplex met zwembaden, sporthallen, een ijshal, horeca, een wielerbaan en een overdekte schaatsbaan. Het park richt zich op verenigingen, sporters en recreanten uit Limburg en de Euregio. Binnen deze ontwikkeling kreeg ook de verlichting van de schaats- en wielerbaan een duidelijke ontwerpopgave.
Het ontwerpproces binnen een taakstellend budget
Attiva Lichtprojecten werd als contractpartner van SPIE (de onafhankelijke Europese leider in multitechnische dienstverlening op het gebied van energie en communicatie) betrokken om invulling te geven aan het taakstellend budget voor de verlichting van de schaats- en wielerbaan.
SPIE leverde een geïntegreerd systeem voor energieopwekking, -opslag en -beheer dat uniek is in Nederland. De volledige systeemarchitectuur is mede ontwikkeld en geïntegreerd door SPIE, dat verantwoordelijk is voor het ontwerp, de technische coördinatie en het koppelen van alle energiecomponenten. In nauwe samenwerking met Fudura is er een krachtig fundament gelegd voor dit duurzame energiesysteem.
Het bestek en de gebruikerseisen waren opgesteld door adviesbureau Deerns. In het basisontwerp werden voorwaarden vastgelegd voor onder meer gelijkmatigheid en lichtniveau voor de verschillende banen.
De opgave kende een aantal vaste uitgangspunten:
- De schaatsbaan is een overdekte buitenbaan.
- De wielerbaan ligt direct om de schaatsbaan heen.
- Voor het plaatsen van de verlichting kon uitsluitend gebruik worden gemaakt van de overkapping.
Dat betekende dat er geen andere montageposities beschikbaar waren dan de constructie van de overkapping.
Twee banen, verschillende geometrie
De schaatsbaan bestaat uit een vlakke wedstrijdbaan onder de overkapping. De wielerbaan bestaat uit vlakke delen en zogenoemde kombochten, waarbij de baan schuin oploopt.
Voor beide banen golden de uitgangspunten uit het bestek met betrekking tot gelijkmatigheid en lichtniveau. Dat betekende dat ook de schuin oplopende delen van de wielerbaan aan dezelfde voorwaarden moesten voldoen als de overige delen.
De verlichting van beide banen is volledig bevestigd aan de overkapping.
Technische uitwerking

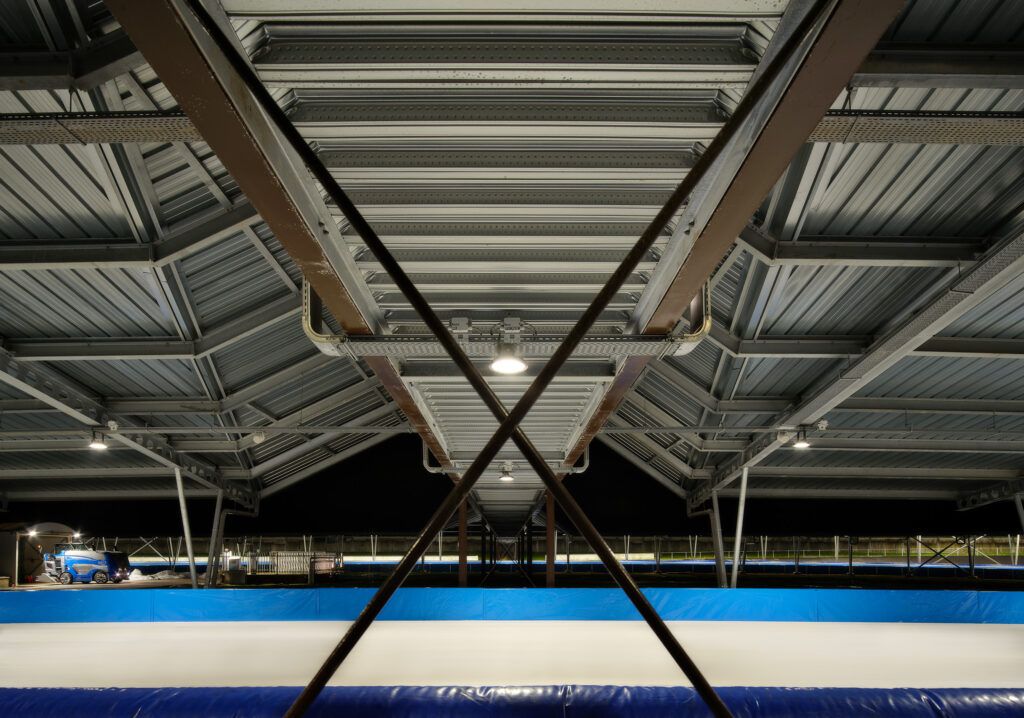

De schaatsbaan wordt verlicht door de twee binnenste rijen armaturen. Dit zijn Saturno armaturen van Disano. De ijsbaan ligt onder de overkapping en de armaturen hangen eveneens onder de overkapping.
De buitenste rij armaturen verlicht de wielerbaan. Hiervoor zijn Astro stralers van Disano gebruikt. De wielerbaan ligt niet onder de overkapping, maar de armaturen zijn wel onder de overkapping gemonteerd en stralen asymmetrisch naar buiten toe.
Voor de ophanging is gekozen voor een beugel aan de armaturen. Hierdoor zijn de armaturen eenvoudiger te richten. Daarnaast bewegen zij mee onder invloed van wind.
Toetsing vóór oplevering
Voor oplevering zijn lichtmetingen uitgevoerd door het onafhankelijke adviesbureau Deerns. Deze metingen zijn naar tevredenheid uitgevoerd en dienden ter controle van de gerealiseerde lichtniveaus en gelijkmatigheid.
Betekenis binnen de vernieuwing van het sportpark
De vernieuwing van Sportpark Glanerbrook is bedoeld als impuls voor sportverenigingen, gezondheid en ontmoeting in de regio. De gemeente Sittard-Geleen positioneert het park als het sportieve hart van Zuid-Limburg. Het complex wordt ingericht voor zowel topsport als breedtesport en moet een centrale rol vervullen in de maatschappelijke ontwikkeling van de regio.
De verlichting van de schaats- en wielerbaan vormt binnen dit geheel een functioneel onderdeel, gerealiseerd binnen de vastgestelde eisen, beschikbare montageposities en het taakstellend budget.
Verlichting als onderdeel van het ontwerp
Projecten zoals Sportpark Glanerbrook laten zien dat sportveldverlichting geen losstaand element is, maar onderdeel van het totale ontwerp. Constructie, gebruikseisen, budget en geometrie bepalen samen de uiteindelijke oplossing.
